Versão 0.3 - Cenas texturizadas e jogador escolhe a posição através do cursor

Nesta versão os objetos são texturizados e o usuário interage com o jogo através do cursor, para isso utlizou-se o
mecanismo de picking para obter a posição selecionada do tabuleiro.

• Textura

  A carga de textura foi realizada da seguinte maneira:


  • Identificando o objeto de textura, utilizando o comando glGenTextures (6, *texture_id);
  • Associando a textura ao seu identificador com glBindTexture (GL_TEXTURE_2D, texture_id[0]);
  • E então habilitamos a textura: glEnable (GL_TEXTURE_2D);


  Para a aplicação da textura foi preciso criar uma relação entre os vértices da textura e os vértices dos polígonos sobre os quais foram mapeadas as texturas escolhidas. Para essa finalidade o comando glTexCoord2f(x, y); que contém as coordenadas da textura foi utilizado antes da definição de cada vértice do polígono 3D.

  Os objetos texturizados podem ser visualizados abaixo:


• Tabuleiro de 10x10 posições

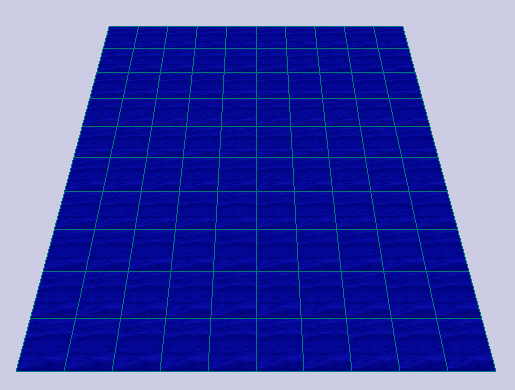

  Fig.1: Tabuleiro 10x10



• Bandeira e Bomba



Fig. 2: Bandeira

Fig. 3: Bomba

• Navio "Destroyer"



Fig. 4: Navio

• Barco Pesqueiro

Fig. 5: Barco

• Submarino



Fig. 6: Submarino



• Picking

  A cena ao receber um evento de botão do mouse pressionado, utiliza o mecanismo de picking que consiste em redesenhar as geometrias de manipulação dos componentes da cena no modo de seleção, restringindo o desenho a uma região próxima ao cursor, para isso, muda-se os parâmetros de visualização de modo que apenas aquelas primitivas próximas ao cursor é que estão no volume de visualização alterado, para que isso seja feito utiliza-se o comando: gluPickMatrix.

  No modo de seleção, as informações do desenho não são enviadas ao framebuffer mas retornadas para a aplicação, onde estão armazenados os id´s dos objetos conforme eles são renderizados. É possível renderizar uma cena através do uso de glRenderMode(mode) em um dos três modos: GL_RENDER, GL_FEEDBACK, GL_SELECTION.

  Utilizou-se o modo de seleção e para isso foi necessário seguir os passos:

• Especificar o buffer de nome através do comando glSelectBuffer();
• Inicializar o buffer de nome com glInitNames;
• Entrar no modo de seleção, glRenderMode(GL_SELECTION);
• Carregar um nome na pilha de nomes, glLoadName(id), aqui o id utilizado foi o número que identifica a coluna;
• Colocar o id no buffer de nome, neste caso utilizou-se o número da linha como id, glPushName(id);
• Retirar o último nome do buffer de nomes, glPopName();
• Renderizar a cena na forma normal (padrão), glRenderMode(GL_RENDER);
• Examinar o conteúdo do frame buffer, ou seja, o conteúdo selecionado, que aqui é o número da linha e da coluna.
